Работа с диаграммами

Построение графиков в Ворд 2007 стало еще проще и нагляднее.

Для начала построения диаграммы необходимо нажать кнопку «Диаграмма» на панели «Иллюстрации» ленты «Вставка».



Диаграмма Word 2007



В появившемся окне надо выбрать тип диаграммы и ее вид.

После этого, автоматически открывается окно программы Excel 2007, с набором некоторых стандартных значений для построения графика.



Окно диаграммы Word 2007

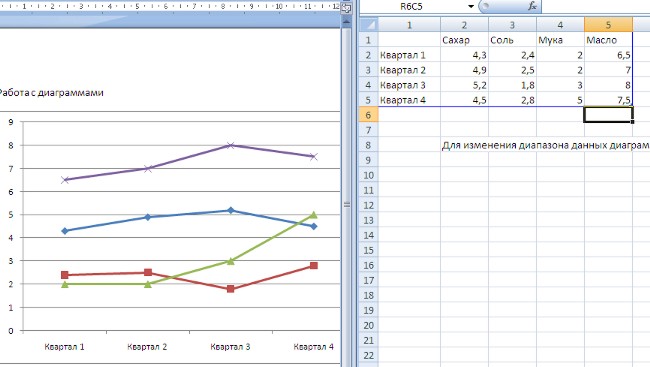

Необходимо ввести данные для построения графиков. При необходимости можно удалить, или добавить диаграмму.



Данные диаграммы Word 2007



После этого окно программы Excel 2007 можно закрыть.

В документе Ворд 2007 появится только что построенная нами диаграмма.



Отображение диаграммы Word 2007



При этом в окне редактора появляется контекстный инструмент «Работа с диаграммами», содержащий три ленты: «Конструктор», «Макет», «Формат».

Полученных на предыдущих уроках знаний, вам уже вполне хватит, чтобы разобраться с дальнейшим редактированием диаграмм самостоятельно. Здесь же мы лишь вкратце обрисуем контекстные инструменты для работы с диаграммами.

Лента «Конструктор» состоит из четырех панелей: «Тип», «Данные», «Макеты диаграмм», «Стили диаграмм». Основные операции, выполняемые этими инструментами: изменение вида диаграммы, ее данных и стиля.



Конструктор Диаграмм Word 2007

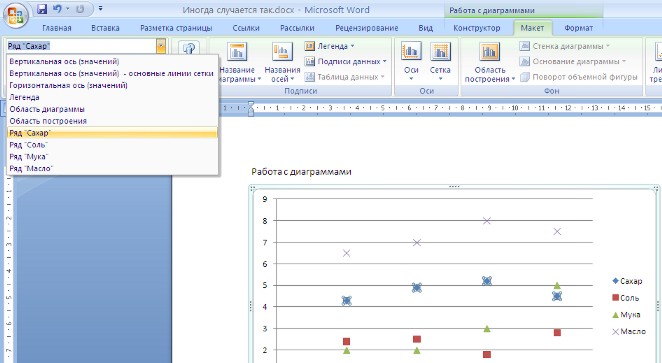

Лента «Макет» содержит шесть панелей: «Текущий фрагмент», «Вставить», «Подписи», «Оси», «Фон», «Анализ». Эти инструменты предназначены для непосредственного оформления графиков диаграмм и отдельных элементов диаграммы. Для выбора элемента диаграммы служит выпадающий список «Текущий фрагмент».



Макет диаграмм Word 2007



Лента «Формат» содержит инструменты для придания диаграмме окончательного вида.



Формат диаграмм Word 2007



Не забывайте о контекстном меню окна диаграммы, содержащего большинство настроек.

Автор А. Днепров

Обучаю основам работы с офисными программами.
